Indice d’étanchéité d’un luminaire extérieur : comment choisir ?

Choisir le bon indice d’étanchéité pour un luminaire extérieur conditionne directement la durée de vie de l’installation et la sécurité des usagers. Ce guide explique la lecture des codes IP, la signification de chaque chiffre et le niveau de protection requis selon l’emplacement, de la terrasse couverte au bord de piscine. L’objectif : sélectionner un équipement adapté à l’exposition réelle.

Comprendre l’indice de protection d’un luminaire

La norme CEI 60529 définit les modalités de classification des luminaires face aux corps solides et aux liquides. Le code IP, pour Ingress Protection, précise le degré de protection et contribue à la sécurité comme à la durabilité du matériel. Retrouvez les explications détaillées dans le guide complet sur l’indice de protection des luminaires proposé par Evolutiv Solutions.

Les deux chiffres de l’indice IP

Un code IP comporte deux chiffres, à lire séparément. Le premier, compris entre 0 et 6, indique la protection contre les corps solides et la poussière : 0 correspond à l’absence de protection, 4 protège contre les corps solides d’au moins 1 mm, 5 limite les dépôts de poussière et 6 garantit une protection totale contre la poussière. Le second chiffre, compris entre 0 et 9, précise la résistance aux liquides : IPX1 protège contre les gouttes verticales, IPX4 contre les projections d’eau venant de toutes directions, IPX5 contre les jets d’eau et IPX7 contre une immersion temporaire.

Pour choisir un spot étanche, consultez son marquage IP sur l’étiquette ou la fiche technique. Vérifiez ensuite que ce niveau de protection correspond à l’exposition du point de pose : un équipement IP44 convient à certaines zones extérieures abritées, tandis qu’un modèle IP65 résiste mieux aux projections et aux jets d’eau. Les indices IP67 et IP68 sont, eux, associés à une résistance à l’immersion selon les conditions prévues par le fabricant.

Comment identifier un spot étanche

Lorsqu’un essai n’a pas été réalisé ou ne s’applique pas, le chiffre correspondant est remplacé par la lettre X, comme dans IP4X ou IPX5. Ainsi, un luminaire IP4X est protégé contre les corps solides supérieurs à 1 mm, mais son étanchéité à l’eau n’a pas été évaluée. Consultez les indices d’étanchéité des luminaires extérieurs pour retrouver les niveaux recommandés selon chaque emplacement.

L’indice IP ne renseigne ni sur la résistance aux chocs mécaniques, qui relève de l’indice IK, ni sur la classe électrique du luminaire. La classe I implique une mise à la terre, la classe II une double isolation et la classe III une très basse tension de sécurité. Ces paramètres restent complémentaires lors du choix d’un équipement extérieur soumis à des contraintes physiques ou électriques particulières.

Un indice affiché sur le corps du luminaire ne suffit pas si les raccordements sont vulnérables. Joints, presse-étoupes et connecteurs doivent présenter un niveau de protection cohérent avec celui du boîtier : une jonction mal protégée peut compromettre l’ensemble de l’installation. Evolutiv Solutions propose sur l’indice de protection des luminaires extérieurs une sélection filtrée par niveau IP, avec des appliques, des projecteurs et des bornes adaptées au jardin comme aux façades.

IP44 ou IP55 pour l’extérieur

Tout luminaire installé à l’extérieur d’un espace intérieur sec doit présenter au minimum un indice IP44, quelle que soit la configuration de montage. Ce niveau de protection garantit une résistance aux projections d’eau venant de toutes les directions ainsi qu’aux corps solides supérieurs à 1 mm. Dès que l’exposition augmente, par exemple sous une pluie soutenue, un arrosage régulier ou une façade directement soumise aux intempéries, un indice plus élevé devient nécessaire.

Quand l’IP44 protège suffisamment

L’IP44 convient aux emplacements extérieurs abrités, où le luminaire ne reçoit ni pluie battante directe ni jets d’eau fréquents, et constitue le niveau minimal pour tout luminaire extérieur. La différence se joue sur le degré d’exposition : sous une avancée de toit ou un auvent, l’exposition aux intempéries diminue nettement. Sur une terrasse semi-couverte, lorsque les projections demeurent limitées, l’IP44 peut donc suffire; à l’inverse, l’IP55 devient nécessaire dès qu’une façade subit une pluie poussée par le vent ou un arrosage ponctuel répété.

• Auvent ou avancée de toit : le luminaire est abrité des précipitations directes et protégé des éclaboussures latérales; l’IP44 constitue le repère minimal conseillé.
• Terrasse couverte fermée : l’exposition à l’humidité ambiante et aux projections indirectes reste limitée; l’IP44 convient aux appliques murales ou à un plafonnier de véranda.
• Entrée de porte sous porche : cette zone est partiellement protégée de la pluie battante; l’IP44 convient si aucun jet d’eau direct n’est possible lors du nettoyage des abords.

La protection contre la poussière diffère entre IP44 et IP54 : le premier chiffre passe de 4 à 5. L’IP54 limite ainsi les dépôts de poussière en quantité nuisible, tandis que la protection contre l’eau reste identique dans les deux cas. Pour une entrée ou une façade sous auvent exposée à un environnement poussiéreux, l’IP54 apporte donc un bénéfice concret sans modifier la résistance aux projections d’eau.

Quand choisir une protection renforcée

À l’inverse, plusieurs situations imposent de dépasser l’IP44 pour assurer une protection durable. L’humidité persistante, les pluies intenses et les cycles de gel-dégel fragilisent les luminaires insuffisamment protégés.

• Façade exposée sans abri : la pluie directe et le vent latéral justifient un IP65 minimum pour les appliques murales et les projecteurs.
• Zone côtière ou bord de mer : face à l’humidité saline, au vent fort et à la pluie intense, l’IP65 minimum s’impose avec un matériau résistant à la corrosion, comme l’inox 316.

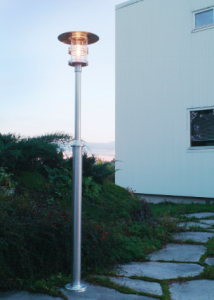

• Jardin et allées : les luminaires soumis aux intempéries, à l’arrosage et aux projections du sol nécessitent généralement un IP65; c’est la référence pour les bornes et les projecteurs non abrités.

Le choix du matériau compte autant que celui de l’indice IP, surtout en bord de mer. Un luminaire en aluminium moulé avec traitement de surface peut convenir à un usage résidentiel courant; l’inox 316 (A4) reste adapté aux environnements agressifs, où la corrosion représente le principal facteur de vieillissement prématuré.

Choisir l’IP65 pour un luminaire extérieur

L’IP65 est la référence pour la plupart des installations résidentielles en zone extérieure non abritée. Son premier chiffre, 6, indique que le luminaire est totalement protégé contre la poussière; le second, 5, qu’il résiste aux jets d’eau provenant de toutes les directions.

IP65 et IP66 face aux jets d’eau

Entre l’IP65 et l’IP66 pour l’extérieur, la différence se joue sur l’intensité des jets supportés. L’IP65 convient donc aux projections courantes; l’IP66 vise des contraintes nettement supérieures. Pour un usage domestique courant, comme l’arrosage au tuyau, la pluie battante ou le nettoyage standard, l’IP65 est généralement suffisant.

• Façade exposée aux intempéries : l’IP65 protège contre les jets d’arrosage et la pluie directe, sans imposer un niveau supérieur dans un contexte résidentiel standard.
• Projecteur de jardin : l’IP65 convient aux projecteurs orientables installés sur piquet ou fixés en hauteur, soumis aux projections et aux variations climatiques.
• Borne de jardin : l’IP65 est requis pour les bornes basses installées en pleine terre, exposées aux éclaboussures du sol et à la pluie.
• Encastrés de sol sous auvent : un niveau IP65 minimum reste nécessaire, même sous une protection partielle, en raison des jets directs possibles pendant le nettoyage.

L’IP66 devient pertinent lorsque le nettoyage haute pression est fréquent ou que les jets sont particulièrement intenses, notamment dans les parkings couverts, les équipements industriels ou les zones de lavage. Pour les appliques murales et les projecteurs résidentiels, l’IP65 reste le niveau de référence : l’écart de résistance aux jets ne justifie pas toujours un surcoût dans un usage domestique.

Suspensions et appliques murales extérieures

Les appliques murales sont les luminaires extérieurs les plus répandus. Elles éclairent les entrées, les façades et les terrasses. Une applique murale IP44 peut convenir quand la zone est partiellement protégée par un auvent; dès que la façade est directement exposée à la pluie ou au vent, l’IP65 devient préférable pour préserver la durabilité de l’installation.

Une pergola ouverte ou semi-couverte ne bloque pas nécessairement les projections latérales ni la pluie poussée par le vent. Dans cette configuration, une suspension extérieure étanche classée IP65 est recommandée, même si la toiture offre une couverture partielle. Prévoyez un niveau de protection conforme à la norme NF C 71-000 applicable aux luminaires extérieurs.

Le matériau joue aussi sur la longévité de l’applique murale ou de la suspension. L’aluminium moulé convient aux usages résidentiels courants; l’inox 316 s’impose près de la mer ou d’un bassin. Léger et résistant aux chocs, le polycarbonate équipe souvent les diffuseurs, tandis que le verre trempé reste adapté aux spots encastrés soumis à de fortes contraintes thermiques.

Le bon niveau selon l’exposition

La localisation et la configuration du point de montage déterminent le niveau de protection à choisir. Un même modèle peut nécessiter un indice différent sous un auvent, sur une façade exposée ou près d’un point d’eau.

• Terrasse partiellement couverte : l’IP44 ou l’IP55 suffit si la structure protège des projections directes et si l’arrosage reste à distance.
• Façade ou jardin sans abri : l’IP65 constitue le niveau de référence pour résister aux jets d’eau, à la pluie et aux variations de température.
• Bord de mer ou zone exposée au vent salin : prévoyez au minimum l’IP65 sur les appliques murales et les projecteurs, avec un matériau anticorrosion adapté à l’environnement humide.

Une fois l’indice IP retenu, vérifiez que les câbles visibles sont protégés par une gaine ICTA de 20 mm en façade ou par un conduit rigide. Cette précaution ne dépend pas du niveau de protection du luminaire, mais elle contribue à la fiabilité de l’installation dans le temps.

Lampes étanches pour le jardin et la piscine

Au-delà de l’ IP65, deux niveaux répondent aux situations où l’eau peut entrer en contact direct et prolongé avec un luminaire : l’ IP67 pour les immersions temporaires et l’ IP68 pour les immersions permanentes.

L’IP67 pour les immersions temporaires

Pour que des lampes soient réellement étanches en cas d’immersion, un indice IP67 minimum est requis : ce niveau supporte une immersion temporaire jusqu’à 1 mètre de profondeur pendant environ 30 minutes, ce que l’IP65 ne garantit pas. Les spots de sol posés sur un terrain plat, susceptibles d’être recouverts d’eau lors de fortes pluies ou de ruissellements, relèvent directement de cette exigence.

Les abords immédiats d’un bassin présentent un autre cas d’usage. Les éclaboussures répétées, l’ humidité persistante et le risque de submersion ponctuelle rendent l’IP67 indispensable. En complément, le verre trempé est à privilégier pour les spots encastrés au sol soumis aux passages répétés : il résiste mieux aux contraintes mécaniques et aux écarts thermiques que le polycarbonate.

• Spots de sol en terrain plat : le risque d’immersion temporaire lors de fortes pluies impose un IP67 minimum pour préserver l’ étanchéité.
• Abords immédiats d’un bassin : les éclaboussures fréquentes et le risque de submersion ponctuelle exigent une protection IP67.
• Luminaires de balisage d’allée : selon la configuration et l’exposition aux ruissellements, l’IP67 offre une marge de sécurité supérieure à l’IP65 dans les zones basses.

La différence se joue aussi sur les raccordements : les connecteurs et les presse-étoupes des jonctions enterrées doivent présenter un niveau IP68 afin de maintenir la continuité de l’étanchéité entre les luminaires. Un indice IP67 sur le corps du luminaire ne compense pas des connecteurs sous-dimensionnés.

L’IP68 pour la piscine et les bassins

L’IP68 est indispensable pour tout luminaire destiné à une immersion permanente dans une fontaine, un bassin décoratif ou une piscine. La profondeur et la durée d’immersion admises doivent être précisées par le fabricant, car elles varient selon les produits. Conformément à la norme NF C 15-100, l’alimentation de ces équipements doit obligatoirement être en très basse tension de sécurité 12 V, avec un niveau IP68 sur chaque composant concerné, notamment les joints, les connecteurs et les presse-étoupes.

Un spot encastré dans le sol extérieur peut également nécessiter l’IP68 lorsqu’une immersion durable est possible, notamment dans une zone basse sujette à l’accumulation d’eau. Evolutiv Solutions propose dans son catalogue la marque Norlys, spécialisée dans les luminaires résistants aux environnements agressifs, ainsi qu’une sélection adaptée aux abords de piscine et à l’ immersion.

Tableau pour choisir la protection extérieure

Ce tableau relie chaque niveau IP à sa protection contre les solides, les liquides et l’emplacement recommandé. Avant de choisir, contrôlez aussi les joints, les presse-étoupes et les connecteurs. L’indice affiché sur le boîtier n’est pertinent que si l’ensemble du montage offre un niveau de protection cohérent, notamment entre le corps du luminaire et ses raccordements.

Les niveaux d’étanchéité à comparer

Pour un éclairage extérieur, les niveaux IP courants vont de IP44 à IP68.

• IP44 : protection contre les corps solides supérieurs à 1 mm et contre les projections d’eau venant de toutes les directions.
• IP65 : protection totale contre les poussières et résistance aux jets d’eau.
• IP67 et IP68 : ces niveaux sont destinés à l’immersion temporaire ou permanente.

L’indice IK complète l’analyse pour un luminaire exposé aux chocs accidentels. Il va de 00 à 11, selon une énergie d’impact comprise entre 0 et 50 joules. Dans une zone de passage, un IK élevé réduit le risque de casse mécanique, indépendamment de l’indice IP choisi.

Installation extérieure et sécurité électrique

Une installation d’éclairage extérieure doit respecter la norme NF C 15-100. Chaque circuit extérieur nécessite un disjoncteur divisionnaire dédié et une protection différentielle adaptée. Les luminaires conformes portent le marquage CE et respectent la norme NF C 71-000, quelles que soient leurs caractéristiques d’étanchéité.

• Disjoncteur divisionnaire : chaque circuit extérieur doit disposer de sa propre protection afin de l’isoler en cas de défaut sans couper le reste du tableau.
• Protection différentielle : elle détecte les courants de fuite liés à l’humidité ou à un défaut d’isolement.
• Marquage CE et NF C 71-000 : vérifiez ces références sur la fiche technique avant l’achat; un luminaire non conforme ne peut pas être installé légalement en extérieur.

Un équipement IP65 ou IP67 ne convient pas pour une immersion permanente : la norme exige un modèle IP68 alimenté en 12 V.

Résistance des lampes et des raccordements

L’étanchéité d’un luminaire extérieur dépend autant de son assemblage que de son indice IP. Les joints périphériques, la visserie inox et les presse-étoupes doivent rester compatibles avec le boîtier : dans un environnement humide, un joint usé ou une visserie ordinaire peut provoquer une infiltration que la protection contre les corps solides et les liquides ne suffit pas à empêcher. Utilisez les joints fournis par le fabricant et respectez ses consignes de pose.

Les lampes LED intégrées ou les ampoules LED diminuent la consommation électrique et prolongent la durée de vie du matériel. Les interventions de maintenance sont ainsi moins fréquentes, y compris en hauteur ou dans un accès difficile. Les appliques murales équipées d’un détecteur de mouvement peuvent aussi limiter l’allumage aux périodes de présence : vérifiez que le détecteur et ses connecteurs offrent le même niveau de protection que le corps du luminaire.
