Branchement luminaire extérieur en série ou en parallèle

Le branchement d’un luminaire extérieur en série semble simple quand plusieurs appliques ou bornes se suivent le long d’un même câble. En 230 V, le parallèle s’impose pourtant : le schéma avec un interrupteur, le nombre de points qu’un circuit accepte, puis le raccordement, la protection et le contrôle de l’ensemble en découlent.

Série ou dérivation pour l’éclairage extérieur ?

Deux montages permettent de relier plusieurs appareils à une même alimentation : la série, où les luminaires se suivent sur un seul trajet électrique, et la dérivation, aussi appelée parallèle. Pour un éclairage extérieur alimenté en 230 V, la différence se joue sur la tension que reçoit chaque appareil.

Que se passe-t-il dans un montage en série ?

Dans un véritable montage en série, le courant traverse chaque luminaire l’un après l’autre. La tension d’alimentation se répartit alors entre les appareils selon leurs caractéristiques électriques : aucun ne reçoit la totalité des 230 V du réseau.

Deux ampoules prévues chacune pour 230 V fonctionnent donc sous une tension inférieure à leur valeur nominale. Résultat possible : un éclairage défaillant, voire un comportement dangereux de l’appareil.

À cela s’ajoute une fragilité de toute la chaîne. Dès qu’une panne ouvre le circuit dans une seule lampe, toutes les autres peuvent s’éteindre avec elle.

Pourquoi choisir le parallèle ?

En parallèle, chaque luminaire se raccorde aux mêmes conducteurs d’alimentation et reçoit la tension nominale prévue. La panne d’un appareil n’éteint normalement pas les autres branches, même si un défaut commun ou le déclenchement de la protection peut encore couper l’ensemble.

Un câble qui passe physiquement d’une applique à la suivante ne signifie pas pour autant un montage en série. Ce sont les raccordements électriques de chaque appareil qui définissent le montage, pas le trajet du câble.

Quel branchement pour plusieurs lampes sur un interrupteur ?

Une fois le parallèle retenu, reste à organiser la commande et la distribution. Le principe ne change pas que vous équipiez une terrasse, une façade ou une allée de jardin : une coupure sur la phase, puis des départs qui alimentent chaque appareil.

Schéma de trois lampes commandées ensemble

Le schéma de principe suit un ordre précis, de l’amont vers les luminaires :

  • Protection au tableau : le circuit part d’un dispositif de protection dédié.
  • Interrupteur sur la phase : un simple allumage coupe la phase, jamais le neutre seul.
  • Trois branches en dérivation : la phase commandée est distribuée vers chaque lampe.
  • Neutre jusqu’à chaque lampe : chaque appareil s’alimente entre phase commandée et neutre.

Le conducteur de protection ne passe jamais par la coupure de l’interrupteur et ne sert jamais de conducteur actif. En pratique, un schéma montre des fonctions électriques : le câblage des bornes réelles suit la notice de chaque appareil.

Dérivations depuis une seule arrivée électrique

Une boîte de dérivation permet de brancher plusieurs lampes sur une seule arrivée électrique : deux départs pour deux lampes, trois départs pour trois lampes. Ce branchement de lumière en parallèle reste identique quel que soit le nombre de départs. Avec un câblage en étoile, chaque départ part séparément de la boîte ; des départs par zone facilitent le diagnostic, mais demandent davantage de cheminements et de connexions.

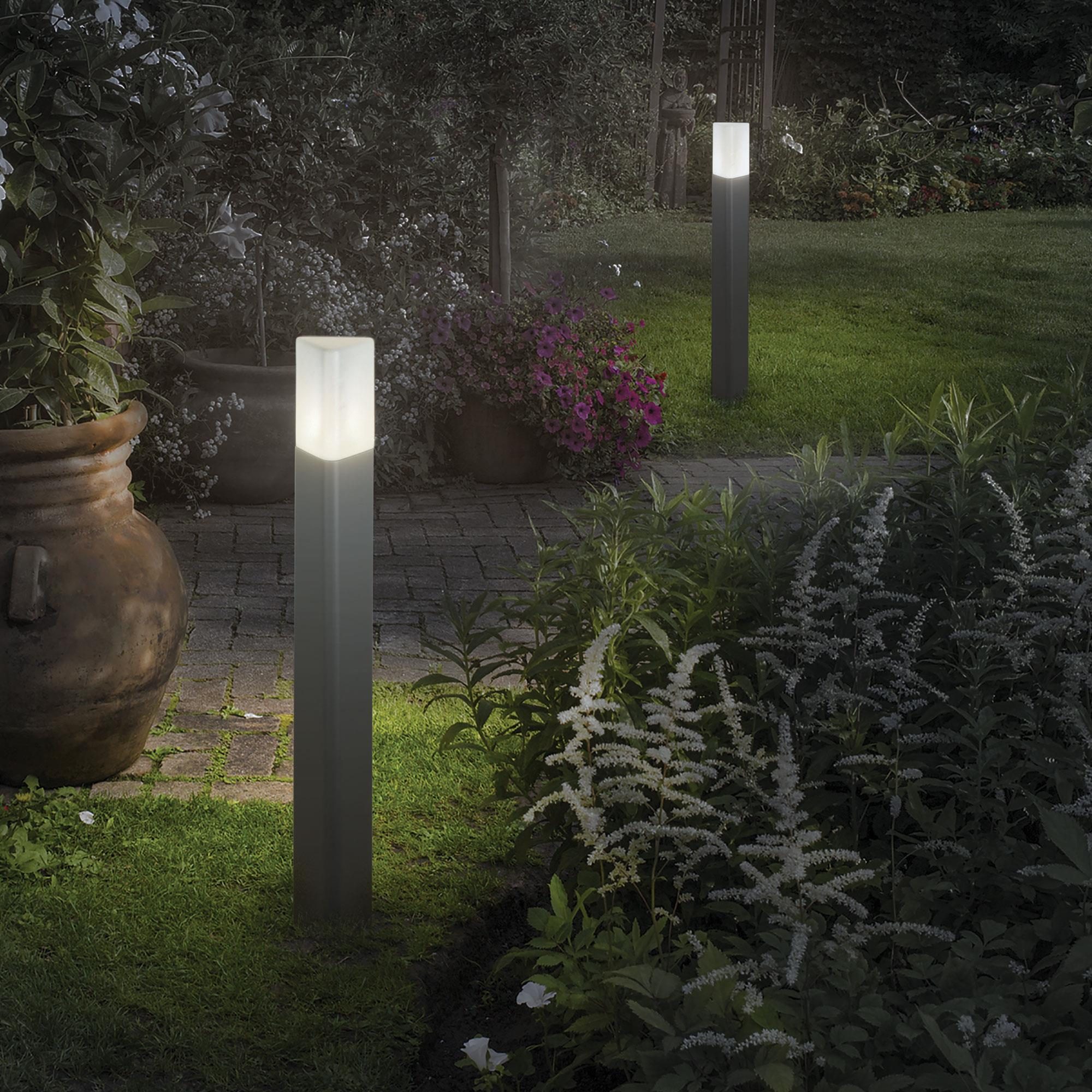

Le découpage dépend de l’usage. Quatre bornes d’allée et deux appliques de portail peuvent partager une commande si elles s’allument toujours ensemble et si le circuit le permet ; des commandes séparées conviennent mieux quand l’entrée doit rester éclairée seule.

Repiquage entre les points lumineux

Le repiquage, qui consiste à faire repartir le câble d’un luminaire vers le suivant, reste un montage en parallèle dès que chaque appareil est relié à la phase commandée et au neutre. Il n’est possible que si la notice, les entrées de câble et les bornes l’autorisent ; sinon, les connexions se font dans une boîte adaptée, accessible et sans compromettre l’étanchéité des traversées de façade, comme le détaille le guide d’installation d’un luminaire extérieur.

Combien de luminaires le circuit peut-il alimenter ?

Le parallèle ne permet pas d’ajouter des appareils sans limite. Le nombre de points, la section des conducteurs et les protections fixent la capacité réelle du circuit d’éclairage.

Nombre de points et capacité du circuit

Pour un circuit domestique, le repère courant combine une section minimale de 1,5 mm² et un disjoncteur de 16 A au maximum. Le même repère limite le circuit à 8 points lumineux au plus, sous réserve du référentiel applicable. Le décompte suit la définition de la norme : il ne revient pas forcément à compter chaque ampoule visible.

Avant d’ajouter des lampes LED, vérifiez leur puissance totale, le courant d’appel de leurs alimentations et leur compatibilité avec la commande. Leur faible consommation ne suffit pas : l’intensité admissible des conducteurs, la longueur, la chute de tension et le mode de pose restent déterminants.

Protections et conducteur de terre

Le circuit doit être protégé contre les surintensités par un disjoncteur adapté et, pour l’éclairage extérieur, par une protection différentielle de 30 mA au plus. Pour l’installation électrique d’un jardin privé, la référence habituelle est la série NF C 15-100 ; selon l’AFNOR, son édition de 2024 est devenue la référence des nouveaux travaux, extensions et modifications à partir de septembre 2025.

Sur un luminaire de classe I, le conducteur vert et jaune se raccorde à la borne de terre prévue, avec une continuité vérifiée. À l’inverse, un appareil de classe II à double isolation ne se raccorde normalement pas à la terre : le conducteur de protection reste disponible sur le circuit et son extrémité se traite selon les règles applicables.

Comment réaliser et vérifier le raccordement en sécurité ?

Le raccordement se déroule en trois temps : préparation et mise hors tension, pose des câbles et des raccords, puis contrôles avant l’essai d’allumage.

Préparer le chantier et mettre hors tension

Identifiez d’abord le circuit, ses protections, ses conducteurs, les luminaires à raccorder et le cheminement prévu, en repérant les allées et les points d’eau. Viennent ensuite les gestes de mise hors tension :

  • Couper au tableau : le disjoncteur du circuit, pas seulement l’interrupteur sur « arrêt ».
  • Empêcher le réenclenchement : bloquer toute remise en marche accidentelle.
  • Vérifier l’absence de tension : avec un appareil adapté, un détecteur sans contact ne suffisant pas.
  • Repérer les conducteurs : d’après le câblage en place, sans se fier aux seules couleurs.

Evolutiv Solutions recommande de travailler par temps sec, sans pluie ni brouillard, avec des outils adaptés. Si l’habitation n’a aucune sortie extérieure ou si l’identification du circuit n’est pas maîtrisée, la création et les contrôles reviennent à un électricien qualifié.

Poser les câbles et protéger les raccords

Le cheminement évite les zones susceptibles d’être bêchées. Pour un câble enterré, Evolutiv Solutions conseille environ 60 cm de profondeur, un lit de sable, une gaine TPC et un grillage avertisseur. Sous une allée carrossable, la profondeur passe à au moins 1 m, sous réserve des règles propres à la pose. Les boîtes de dérivation doivent être adaptées à l’humidité, assez grandes et accessibles, avec des connecteurs IP68 sur chaque jonction enterrée.

L’indice IP se choisit selon l’exposition : IP44 sous abri, IP55 pour une façade exposée, IP65 pour la plupart des zones non abritées, IP66 face à des jets puissants. Pour une applique, une balise ou un spot, il ne remplace ni la classe électrique ni l’indice IK ; en bord de mer, la corrosion compte aussi, d’où l’intérêt d’une gamme de luminaires extérieurs résistants au sel. L’étanchéité dépend enfin du montage : joints continus, couvercles fermés et presse-étoupes serrés, propres à tout éclairage extérieur étanche.

Contrôler, essayer et rechercher une panne

Avant la remise sous tension, contrôlez l’état des conducteurs, le serrage des bornes, l’absence de cuivre apparent, la terre requise et la conformité à la notice.

Les vérifications électriques portent ensuite sur la continuité de terre, l’isolement, la polarité et les protections. Les enveloppes se referment avant l’essai : un luminaire qui s’allume ne prouve pas que les personnes sont protégées.

Un disjoncteur qui déclenche de nouveau impose d’isoler le circuit et de chercher un court-circuit, une surcharge, une erreur de câblage ou un appareil défectueux, sans augmenter son calibre. Des LED qui clignotent peuvent signaler une commande incompatible, un courant résiduel ou un mauvais contact ; après les premières pluies, Evolutiv Solutions conseille d’inspecter les boîtiers pour détecter toute humidité anormale.

Foire aux questions

Où raccorder le fil de terre sur un luminaire extérieur ?

Sur un luminaire de classe I, le conducteur vert et jaune se raccorde à la borne de terre prévue, avec une continuité vérifiée. Pour un modèle de classe II, Evolutiv Solutions conseille d’isoler son extrémité dénudée avec un embout ou un capuchon isolant. La terre n’est jamais reliée à la phase ni au neutre, et elle ne se supprime pas.

Quels connecteurs utiliser pour raccorder chaque luminaire ?

Des connecteurs certifiés de type domino ou Wago assurent la continuité entre l’arrivée électrique et le luminaire. Leur serrage compte : un domino mal serré crée une résistance locale qui peut provoquer une chauffe.

Faut-il une nouvelle attestation de conformité après l’ajout de luminaires extérieurs ?

Pas automatiquement : ajouter des luminaires sur un circuit existant d’un logement déjà alimenté n’impose pas d’office une nouvelle attestation. Les installations neuves et certaines rénovations totales obéissent à d’autres conditions, à vérifier au cas par cas.
